Гибка: назначение и применение

18.10.2020

Гибка по шаблону листовых заготовок осуществляется на универсальных и специализированных профилегибочных машинах, в которых заготовка сгибается движением поворотной траверсы.

Основным назначением универсальных профилегибочных машин является как правильно гнуть металл, т.е. изготовление из листовых заготовок в холодном состоянии профилей с различным контуром поперечного сечения (см. рис). Кроме того, в некоторых универсальных машинах предусматривается возможность выполнять гибку цилиндрических, конических и прямоугольных труб, свариваемых встык или стыкуемых посредством фальца, металлических коробок; ящиков, шкафов для всевозможных аппаратов и приборов и многих других листовых изделий, имеющих гнутые участки.

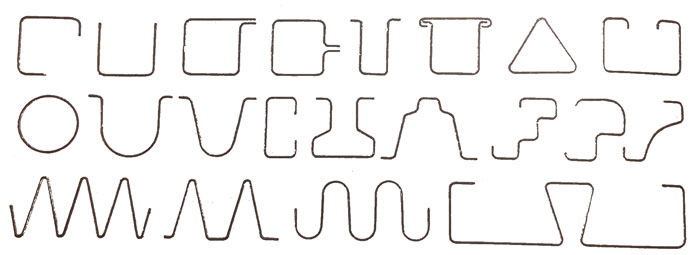

Рис. : Профили, изготовляемые на универсальных профилегибочных машинах.

Аналогичные гнутые детали могут изготовляться также на гибочно-штамповочных прессах и профилировочных станах. Особенностью гибки на профилегибочных машинах с поворотной траверсой является сравнительно простая технологическая оснастка и более широкая универсальность этих машин. Но по производительности профилегибочные машины значительно уступают гибочно-штамповочным прессам и профилировочным станам.

В связи с указанными особенностями профилегибочные машины предназначаются преимущественно для мелкосерийного и индивидуального производства. Они используются во многих отраслях машиностроения, но наибольшее применение находят в транспортном машиностроении, судостроении, авиационной промышленности и строительном деле.

При крупносерийном производстве в отдельных случаях применяются специализированные машины, в которых изгиб заготовки осуществляется поворотом траверсы. Например, известны машины с двумя вертикальными поворотными траверсами и поворотным столом, предназначаемые для изготовления металлических ящиков и др.

Технология

Типовым процессом является изгиб заготовки с использованием трех траверс — неподвижной (стол), прижимной и поворотной или гибочной. Заготовка устанавливается по упорам на неподвижной траверсе и сверху зажимается прижимной траверсой. Вращением поворотной траверсы выступающая из траверс кромка заготовки загибается вокруг шаблона-вставки, определяющей радиус изгиба.
